PTC-värmare - Tryckt positiv temperatur
Koefficient värmeteknik
Tryckta PTC-värmare (värmare med positiv temperaturkoefficient) är en avancerad klass av självreglerande värmeelement avsedda för elektronik-, fordons-, medicin-, industri- och konsumenttillämpningar. Till skillnad från fasta motståndsvärmare stabiliserar PTC-värmare automatiskt sin temperatur, vilket ger exceptionell säkerhet, lång livslängd och energieffektivitet.
ICAPE Group, genom sitt franska dotterbolag CIPEM IHMdesignar och tillverkar tryckta PTC-värmare med hjälp av egenutvecklade processer. Med en dedikerad fabrik i Frankrike och världsomspännande teknisk support levererar ICAPE anpassningsbara, högkvalitativa PTC-värmelösningar som uppfyller de mest krävande industristandarderna.
Vad är en tryckt PTC-värmare?

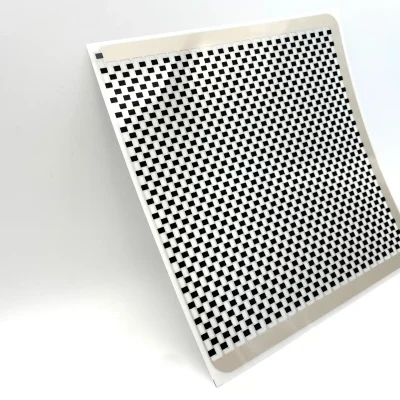

En tryckt PTC-värmare är en tunnfilmsvärmelösning som tillverkas med hjälp av ledande bläck på substrat som polyester, Kapton, glas eller metall. Till skillnad från traditionella värmare som kräver termostater, använder PTC-värmare PTC-bläck som innehåller vaxmikropartiklar:
- Vid låga temperaturer är motståndet lågt → snabb uppvärmning.
- När vaxpartiklarna expanderar med stigande temperatur separerar de kolpartiklar → motståndet ökar.
- Värmaren når då en självreglerande jämviktspunkt, vilket gör att överhettning undviks.
Tillgängliga temperaturintervall:
- PTC 60°C → stabiliserar sig mellan 55-60°C
- PTC 90°C → stabiliserar sig mellan 85-90°C (tillgänglig 2026)
- PTC 110°C → stabiliserar sig mellan 105-110°C (tillgänglig 2026)
- Framtida utveckling: PTC 40°C-bläck för applikationer med lågtemperaturuppvärmning
Detta gör PTC-värmare idealiska för precision, tillförlitlighet och säkerhet i modern elektronik.
Olika typer av PTC-värmare
PTC-värmare finns i flera olika utföranden, beroende på applikationens behov:
PTC keramiska värmeelement
kärnvärmechip som används i många enheter
PTC luftvärmare
direkt uppvärmning för kapslingar eller apparater
PTC-fläktvärmare
kombinera PTC-element med fläktar för att cirkulera varm luft
PTC ytmonterade värmare (SMD)
kompakta moduler för kretskort och elektronik
PTC-plattor och rörformiga värmare
hållbar design för industri- och fordonsbruk
Varje typ kan anpassas efter spänning (12V, 24V, 48V, 110V, 230V), temperatur och formfaktor.
Fördelar med tryckta PTC-värmare
Jämfört med klassiska fasta motståndsvärmare ger tryckta PTC-värmare klara fördelar:
Självreglerande temperatur – ingen sensor eller drivkrets krävs
Kompakt och flexibel design – tillverkas i olika former (kvadrat, cirkel, rektangel)
Anpassade spänningar tillgängliga – 5V, 9V, 12V, 24V, 30V (dessa spänningar används för katalogdelar. För ett anpassat projekt, t.ex. 28V, kontakta vårt team)
Flera alternativ för effektklassning med optimerad effektivitet
Säkrare integration – automatisk stabilisering förhindrar överhettning
Förbättrad tillförlitlighet – tolerans på ±10% motstånd (jämfört med ±20% hos konkurrenterna)
Lång livslängd – tunnfilmsbeständighet och stabil termisk cykling

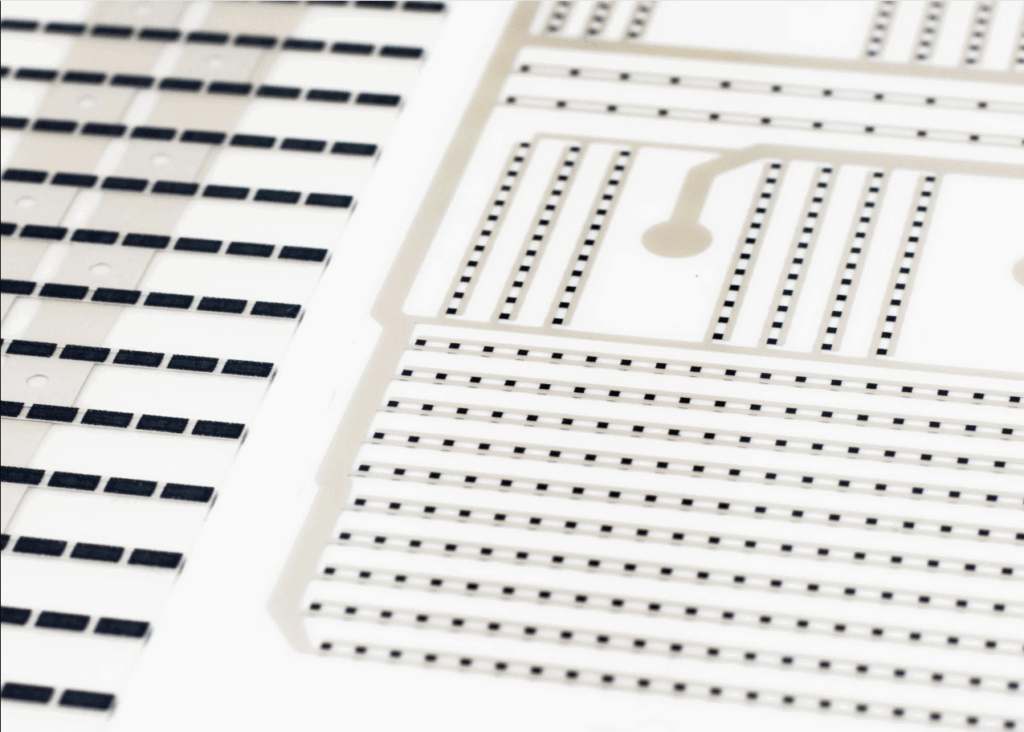

Design och konstruktion av tryckta PTC-värmare
En typisk tryckt PTC-värmare består av:
Samlingsskenor i silver
säkerställa tillförlitligt strömflöde
Silverledande spår
fördela strömmen jämnt
Kol PTC-cell
den aktiva värmezonen med självreglerande egenskaper
Dessa värmare är konstruerade enligt AFNOR SPEC 2212 standarder och i linje med 2023 flexibla PCB-normervilket säkerställer kompatibilitet med elektroniska enheter med hög tillförlitlighet.
Användningsområden för tryckta PTC-värmare
Tack vare sin tunna, lätta och anpassningsbara design används tryckta PTC-värmare i en mängd olika branscher:
- Fordon – uppvärmning av elbilsbatterier, stolsvärmare, avfuktning av speglar
- Medicin och hälsovård – utrustning för patientövervakning, bärbar medicinsk utrustning
- Industri – uppvärmning av skåp, kondensskydd, sensorer
- Konsumentelektronik – wearables, smartphones, hushållsapparater
- Marine & Aerospace – skydd av utrustning i tuffa miljöer
- Livsmedel & dryck – temperaturstabilisering i bärbara enheter
ICAPE Group & IHM: Expertis inom tillverkning av PTC-värmare
Jämfört med klassiska fasta motståndsvärmare ger tryckta PTC-värmare klara fördelar:
ICAPE Group äger en särskild fabrik i Frankrike ( Cipem IHM) för PTC-värmare.
När det gäller PTC-värmare för industriella och elektroniska applikationerframstår ICAPE Group som en global ledare. Med mer än 20 års expertis inom elektroniska komponenter kombinerar vi tekniskt kunnande, tillförlitlighet i den globala leveranskedjan och lokal tillverkningskraft.
En viktig fördel är vår dedikerade ICAPE-ägda fabrik i Frankrike – CIPEM IHM, som tillverkar PTC-värmeteknologier och lösningar för termisk hantering. Detta gör att vi kan leverera kundanpassade PTC-värmare, optimerade för din specifika spänning, formfaktor och driftsmiljö, samtidigt som vi säkerställer europeiska kvalitetsstandarder, snabba ledtider och oöverträffad teknisk support.
Genom att välja ICAPE Group drar du nytta av en partner som garanterar innovation, tillförlitlighet och skalbarhet för varje värmeapplikation, från elektronikkapslingar och fordonssystem till förnybar energi och industriell automation.
Denna unika tillgång gör det möjligt för ICAPE att tillhandahålla:
- Kvalitet och tillförlitlighet tillverkad i Frankrike
- Korta ledtider och europeisk logistiksupport
- Anpassad konstruktion för storlek, spänning, substrat och driftsförhållanden
- Specialiserade material (polyester, Kapton, glas, metall)
- Pågående FoU för nya PTC-bläck (inklusive framtida 40°C-varianter)
Med ett globalt leveransnätverk och teknisk spetskompetens inom termisk hantering är ICAPE Group den pålitliga partnern för anpassade PTC-värmelösningar inom olika branscher.
| Driftstemperaturer | Former | Storlekar | Spänningar | Typisk uteffekt | Substrat | Kontaktdon | Motstånd Tolerans |
|---|---|---|---|---|---|---|---|
| 60°C (2026: 90°C & 110°C som tillval) | Fyrkant, rektangel, cirkel | 3 standardmått per form | 5V, 9V, 12V, 24V, 30V | ≈ 3W | Standard Polyester (Kapton, glas, metall på begäran) | Ledningar | ±10% (bättre än branschgenomsnittet ±20%) ±20% är toleransen för vissa av våra konkurrenter |
Användningsområden för tryckta PTC-värmare
Vid en kostnadsjämförelse kan PTC-värmare ha ett något högre initialt pris än traditionella resistiva värmare eller filmvärmare, främst på grund av de avancerade materialen och tillverkningsprocessen. Den självreglerande tekniken eliminerar dock behovet av externa termostater, sensorer eller komplexa styrkretsar, vilket minskar de totala systemkostnaderna. Dessutom förbrukar PTC-värmare mindre energi när de når sin jämviktstemperatur, vilket leder till långsiktiga energibesparingar. Deras långa livslängd och låga underhållskrav sänker också den totala ägandekostnaden. För projekt som kräver säkerhet, hållbarhet och effektivitet visar sig PTC-värmare ofta vara det mest kostnadseffektiva valet under produktens hela livscykel.
Varför välja tryckta PTC-värmare framför klassiska värmare?
| Egenskap | Tryckt PTC-värmare | Klassisk värmare |
|---|---|---|
| Temperaturreglering | ✔ Självreglerande | ✖ Kräver termostat |
| Integration | Direkt integrering i PCB | Kräver drivrutin och sensor |
| Energieffektivitet | Hög, självjusterande | Låg, konstant energiförbrukning |
| Säkerhet | Inbyggt skydd | Extern skydd krävs |
| Anpassning | Former, spänningar, substrat | Begränsad |
| Motståndstolerans | ±10 % | ±20 % branschens genomsnitt (tolerans som används av vissa konkurrenter) |
Hur man väljer rätt PTC-värmare
Vid projektering med PTC-värmare bör ingenjörer utvärdera:
- Driftspänning – 12 V (elektronik), 24-48 V (elbilar, industri), 110-230 V (elnätet).
- Temperatur –bestämmer temperaturen (vanligtvis 60; 90 eller 110°C).
- Effektuttag – skillnaden mellan initial effekt (start) och stabiliserad effekt (drift).
- Formfaktor – chip, platta, fläkt, rörformad eller PCB-monterad.
- Miljö – luftflöde, luftfuktighet, kondensrisker.
- Säkerhetskrav – korrekt dimensionering av säkringar och efterlevnad av standarder (UL, CE).
Framtiden för PTC-värmeteknik
Utveckling av PTC-värmare – nya temperaturintervall på gång
På ICAPE-koncernens IHM-fabrik fortsätter innovationen inom tryckt PTC-värmeteknik att expandera. Från och med den 1 januari 2026 kommer två nya temperaturalternativ för PTC-värmare att finnas tillgängliga: 90°C och 110°C, som kompletterar det nuvarande 60°C-intervallet. Varje version kommer att erbjudas i tre standardformer (rektangel, kvadrat, cirkel), med tre storlekar per form, vilket ger maximal flexibilitet för designintegration.
Spänningsalternativen omfattar 5V, 9V, 12V, 24V och 30V, med en typisk uteffekt på ca 3W, vilket gör dessa värmare lämpliga för elektronik-, fordons- och industriapplikationer. Parallellt utvecklar vår bläcktillverkare ett innovativt 40°C PTC-bläck, utformat för lågtemperaturapplikationer som bärbara enheter, medicintekniska produkter och känslig elektronik. Dessa kommande utvecklingar förstärker ICAPE Groups åtagande att leverera anpassningsbara, framtidsklara PTC-värmelösningar som är skräddarsydda för industrins behov.
- Smartare PTC-moduler med integrerade sensorer för IoT och Industri 4.0.
- Avancerad design för wearables och medicintekniska produkter.
- Högpresterande batterivärme för elbilar för snabbare laddning i kalla klimat.
- Fokus på hållbarhet: PTC-värmare bidrar till energibesparingar och minskade CO₂-utsläpp.
Slutsats
Tryckta PTC-värmare representerar framtiden för säker, effektiv och anpassningsbar värmeteknik. Genom att använda avancerade ledande bläck och självreglerande PTC-material eliminerar de risken för överhettning samtidigt som de säkerställer lång livslängd och anpassningsförmåga.
Med ICAPE Group och IHM i Frankrike kan kunderna dra nytta av europeisk tillverkning, strikt kvalitetskontroll och skräddarsydda konstruktioner, vilket säkerställer rätt lösning för varje applikation, från fordons- och medicintekniska produkter till industri- och konsumentelektronik.
Om du letar efter en pålitlig partner för tryckta PTC-värmelösningar erbjuder ICAPE Group den expertis, innovation och det globala stöd som dina projekt behöver.
Vill du läsa mer?
Ladda ner vår broschyr och se om våra lösningar med PTC-värmare är rätt för dig!
PTC-värmare används i elektronik, elbilar, HVAC, förnybar energi och konsumentprodukter för att ge säker, effektiv och självreglerande värme.
Ja, det gör de. PTC-värmare förbrukar mer ström vid uppstart, men när de har stabiliserats använder de bara den ström som behövs för att bibehålla temperaturen, vilket minskar den totala energiförbrukningen.
De flesta PTC-värmare fungerar tillförlitligt i över 100.000 timmar, beroende på miljön.
Ja, de används ofta för att förhindra kondens i kapslingar, telekomsystem och automationsskåp.
Traditionella värmare behöver externa termostater för att förhindra överhettning. PTC-värmare reglerar sig själva automatiskt, vilket gör dem säkrare och mer tillförlitliga.
Ja, på grund av rusningsströmmen rekommenderas säkringar med tidsfördröjning (långsam utlösning).
PTC-värmare är konstruerade för att vara underhållsfria. Eftersom de inte har några rörliga delar och bygger på självreglerande tryckt PTC-teknik behöver de inte kalibreras, bytas ut eller servas ofta. När en PTC-värmare väl har integrerats i ett system kan den normalt köras i tiotusentals timmar utan ingrepp, vilket minskar stilleståndstiden och de totala driftskostnaderna jämfört med traditionella värmelösningar.
