Dans le monde en constante évolution de l’électronique, les connecteurs jouent un rôle crucial en permettant des connexions parfaites entre divers composants et appareils. Étant donné la pléthore de types de connecteurs sur le marché, il est important de comprendre leurs différentes caractéristiques et applications. Ce guide complet passe en revue les différents types de connecteurs électroniques, en détaillant leurs principales caractéristiques et cas d’usage. Pour plus d’informations sur les capacités du Groupe ICAPE, veuillez consulter cette page
Connecteurs USB : Polyvalents et omniprésents
Les connecteurs USB ont révolutionné la façon dont nous nous connectons et interagissons avec les appareils électroniques. Grâce à leur design standardisé et à leur large compatibilité, les connecteurs USB sont devenus le choix incontournable pour de nombreuses applications. En ce qui concerne l’USB 2.0 et l’USB 3.0, l’USB 2.0 offre une vitesse de transfert d’environ 480 MBps, tandis que l’USB 3.0 offre une vitesse de transfert d’environ 4 800 MBps, ce qui équivaut à environ 5 GB.
Voici quelques types de connecteurs USB courants :
USB Type-A
Les connecteurs USB de type A se reconnaissent à leur forme rectangulaire et se retrouvent couramment sur les ordinateurs, les portables et les chargeurs. Ils constituent une interface fiable pour le transfert de données et la recharge.
USB Type-B
Les connecteurs USB de type B ont généralement une forme carrée avec des coins biseautés. Ils sont couramment utilisés pour établir des connexions entre des appareils tels que des imprimantes, des scanners et des disques durs externes.
Mini USB
Le mini USB est de petite taille (environ 3 x 7 mm). Il a été utilisé pour de nombreux appareils, notamment les lecteurs MP3, les appareils photo numériques et les téléphones portables.
Micro USB
Le Micro USB est également plus petit (environ 6,85 x 1,8 mm) et a une forme différente, avec une partie supérieure arrondie et une partie inférieure plate. Il est couramment utilisé dans les smartphones, les appareils photo numériques et d’autres appareils portables.
USB Type-C
Les connecteurs USB Type-C ont gagné une immense popularité en raison de leur polyvalence et de leur design réversible.
Cela signifie qu’il n’y a pas de « mauvaise façon » de les raccorder.
Ce connecteur USB, le plus récent, est destiné à remplacer les autres formats USB existants et à fournir aux concepteurs de matériel une option fiable, durable et dotée de toutes les fonctionnalités.
Il offre une vitesse de transfert de données élevées, une alimentation électrique et la possibilité de connecter plusieurs appareils simultanément. L’USB Type-C est désormais très répandu dans les smartphones, les tablettes et les ordinateurs portables.
Répartition des vitesses de transfert de données de l’USB-C
- 1 : USB 5 GBp s: Sa dénomination est USB 3.2 Gen 1, contre USB 3.0 auparavant.
- 2 : USB GBps 10 : Sa dénomination est USB 3.2 Gen 2, contre USB 3.1 auparavant. Il offre une vitesse de transfert de 10 GBps sur les connecteurs USB-A et USB-C existants.
- 3 : USB 20 GBps : Sa dénomination est USB 3.2 Gen 2×2. Il n’est disponible que pour les connecteurs USB Type-C utilisant un fonctionnement à deux voies. Il offre des vitesses de transfert de 20 GBps.
- 4 : USB 40 GBps : Sa dénomination est USB4. Il s’appuie sur le protocole Thunderbolt 3 et offre des vitesses de transfert de 40 GBps. (Veuillez noter que la dénomination correcte est USB4, comme défini par les développeurs d’USB. Il est parfois identifié comme USB 4 avec une espace.)
- 5 : USB 80 GBps : Sa dénomination est USB4 Version 2.0. Cette nouvelle spécification étend la vitesse de l’USB4 et les performances du protocole de données, permettant aux fabricants de développer des produits pouvant offrir des vitesses de transfert allant jusqu’à 80 GBps.
- Le port de charge USB-C a été rendu obligatoire dans l’UE à partir de 2024.
Connecteurs HDMI : Fournir un son et une image de grande qualité
Les connecteurs HDMI (High-Definition Multimedia Interface) ont transformé la façon dont nous percevons les contenus audio et vidéo. Grâce à leur capacité à transmettre des signaux de haute qualité, les connecteurs HDMI sont largement utilisés dans les secteurs du divertissement et du multimédia.
Il existe différentes résolutions telles que :
1080p 4K @ 30 Hz/ 4K @ 60 Hz/ 4K @ 120 Hz/8K @ 60 Hz
HDMI Type-A
Les connecteurs HDMI de type A, dotés de 19 broches, sont les connecteurs standard que l’on trouve dans la plupart des systèmes de home cinéma, des téléviseurs et des consoles de jeu. Ils prennent en charge la vidéo haute résolution et l’audio multicanal.
HDMI Type-B
Les connecteurs HDMI de type B, moins courants que ceux de type A, comportent 29 broches et permettent des résolutions et des taux de rafraîchissement plus élevés. Ces connecteurs sont utilisés dans des applications audiovisuelles professionnelles spécialisées.

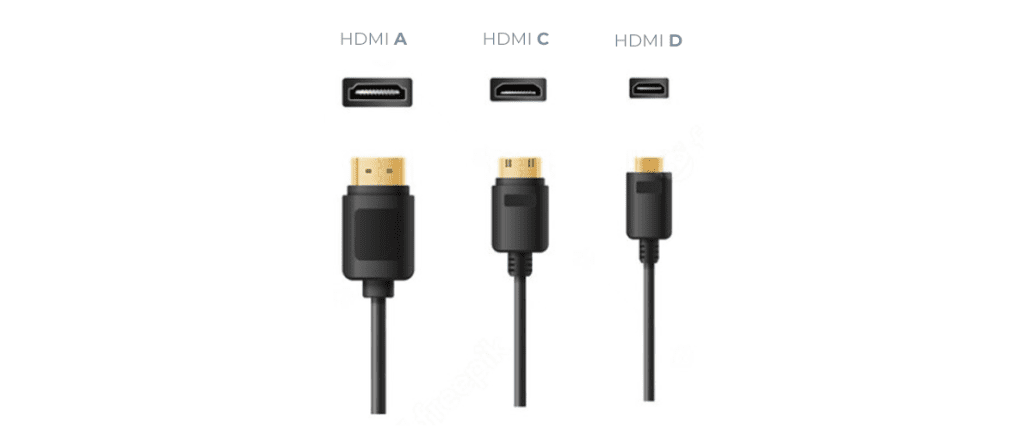

HDMI Type-C (Mini HDMI)
Les connecteurs HDMI de type C, également connus sous le nom de mini connecteurs HDMI, sont de plus petite taille que les connecteurs de type A. On les trouve couramment dans les appareils portables tels que les appareils photo numériques et les caméscopes.
HDMI Type-D (Micro HDMI)
Les connecteurs HDMI de type D ou micro HDMI sont encore plus petits que les connecteurs de type C. Ils sont principalement utilisés dans les smartphones, les tablettes et d’autres appareils compacts.
Connecteurs RJ45 : Une mise en réseau rapide et fiable
Les connecteurs RJ45, également connus sous le nom de connecteurs Ethernet, sont essentiels pour créer des connexions réseau permettant la transmission de données. Ils sont largement utilisés dans les résidences, les bureaux et les centres de données. Les connecteurs RJ45 respectent les normes Ethernet et sont essentiels pour une mise en réseau fiable. Découvrons-les de manière plus détaillée :
Connecteurs D-Sub : Transmission des signaux analogiques et numériques
Les connecteurs D-Sub, ou connecteurs D-subminiature, sont appréciés pour leur polyvalence dans la transmission de signaux analogiques et numériques. Ils sont dotés d’un écran métallique en forme de D pour une meilleure protection contre les interférences électromagnétiques. Voici un aperçu des connecteurs D-Sub :
Connecteurs DB9
Les connecteurs DB9 sont couramment utilisés pour les interfaces de communication en série, telles que RS-232. Ils ont neuf broches et sont souvent utilisés dans les périphériques d’ordinateurs, les équipements industriels et les instruments de laboratoire.
Connecteurs DB15 et DB25
Les connecteurs DB15 et DB25 ont respectivement 15 et 25 broches. Ils sont largement utilisés dans les applications nécessitant un plus grand nombre de broches, notamment les écrans vidéo, les appareils de jeu et les systèmes de contrôle industriel.

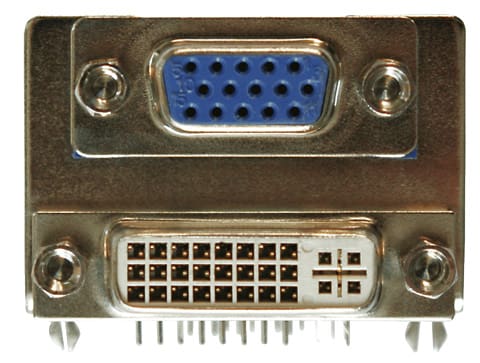

HDB 15P (connecteur VGA)
Connecteurs haute densité utilisés pour connecter les périphériques afin de transférer les signaux vidéo en sortie. Le connecteur VGA permet d’afficher des écrans couleur avec une résolution de 640 x 480.
HDB 15P (connecteur VGA)
Connecteurs haute densité utilisés pour connecter les périphériques afin de transférer les signaux vidéo en sortie. Le connecteur VGA permet d’afficher des écrans couleur avec une résolution de 640 x 480.
Connecteur DVI
DVI signifie Digital Visual Interface (interface visuelle numérique) et offre une image nettement plus nette et de meilleure qualité que le VGA. Il s’agit d’un connecteur unique car il peut transférer des signaux numériques et analogiques. La norme DVI peut également être facilement convertie en d’autres normes telles que HDMI et VGA.
Connecteur RCA

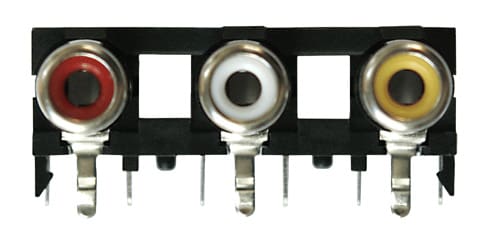

Le connecteur RCA est un type de connecteur électrique couramment utilisé pour transférer des signaux audio et vidéo. Le nom RCA provient de la société Radio Corporation of America, qui a lancé ce modèle dans les années 1930. Les connecteurs mâle et femelle sont appelés fiche RCA et prise RCA.
Connecteurs XLR : Connexions audio professionnelles

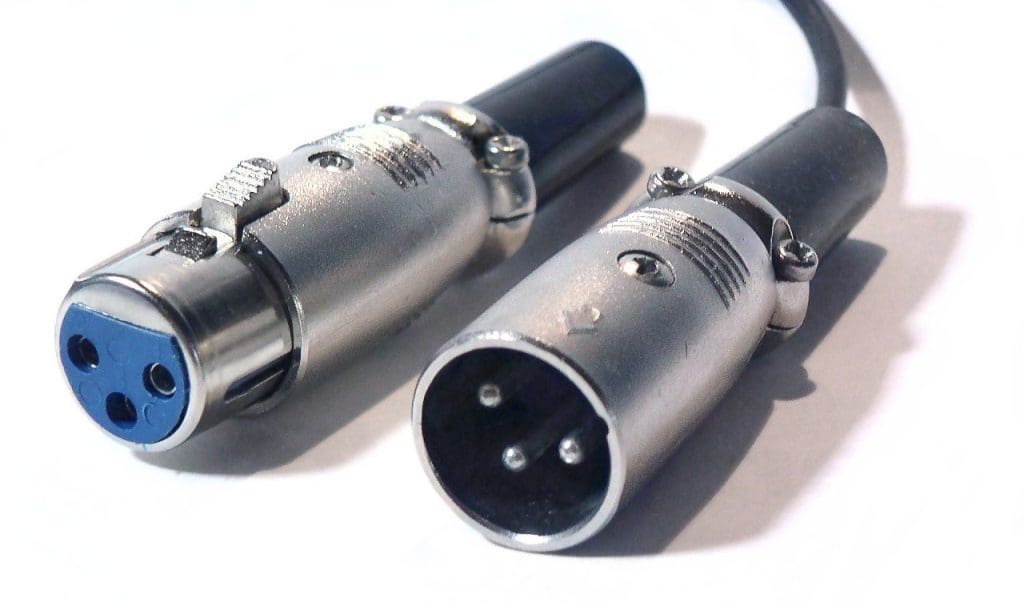

Les connecteurs XLR sont spécialement conçus pour les applications audio professionnelles et garantissent des connexions audio symétriques de grande qualité. Ils sont largement utilisés dans l’industrie musicale, les spectacles, les studios d’enregistrement et les installations de production audiovisuelle. Les connecteurs XLR facilitent la transmission de signaux audio symétriques, en réduisant le bruit et les interférences. Ils sont généralement constitués de trois broches, ce qui permet des connexions audio fiables et haute fidélité.
Connecteur d’alimentation CA (courant alternatif)
Les connecteurs d’alimentation CA permettent de connecter les appareils électroniques aux prises de courant disponibles. Les câbles d’alimentation peuvent transporter du courant alternatif (CA) ou du courant continu (CC). Le courant alternatif est par exemple fourni par une prise murale standard, à la maison ou au bureau.
Il nécessite généralement un certificat de sécurité obligatoire.
Connecteurs FFC (Flexible Flat Cable) : Connexions souples et peu encombrantes

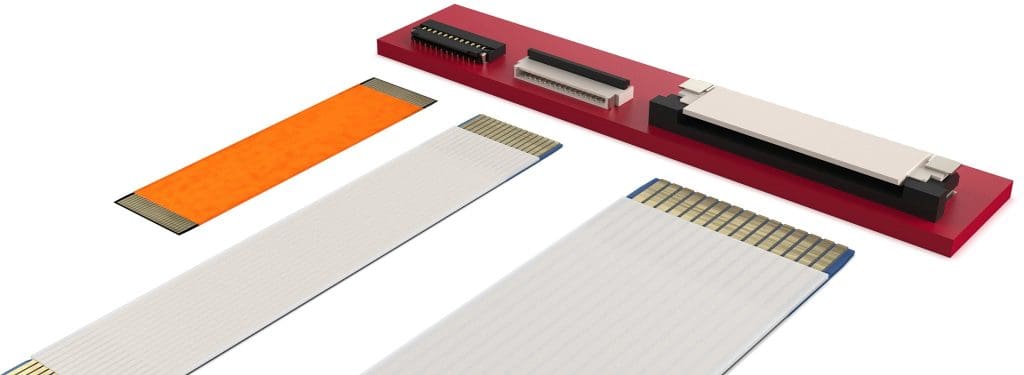

Les connecteurs FFC, également appelés connecteurs flexibles plats ou connecteurs à ruban, sont utilisés pour établir des connexions avec les câbles FFC. Ces connecteurs offrent des solutions peu encombrantes et une grande flexibilité pour les appareils électroniques dans un espace limité. Les connecteurs FFC se caractérisent par un design compact et discret qui minimise l’encombrement. Ils sont couramment utilisés dans des appareils tels que les ordinateurs portables, les appareils photo, les imprimantes et les écrans plats. Certains connecteurs FFC utilisent la technologie ZIF, qui permet d’insérer et de retirer facilement le câble FFC sans exercer de force supplémentaire. Cette caractéristique simplifie les processus d’assemblage et de maintenance.
Prises et fiches modulaires/Connectivité Ethernet
Les connecteurs de type RJ fournissent une interface standardisée pour la connectivité Ethernet, garantissant un transfert de données efficace entre les appareils. Ils sont largement utilisés dans les routeurs, les commutateurs, les modems et les ordinateurs.
Connecteurs carte à carte
Les connecteurs carte à carte (BTB) sont utilisés pour connecter des cartes de circuits imprimés (PCB) : des composants électroniques qui contiennent un motif conducteur imprimé sur la surface de la base isolante d’une manière précise et reproductible. Chaque borne d’un connecteur BTB est reliée à une carte de circuit imprimé

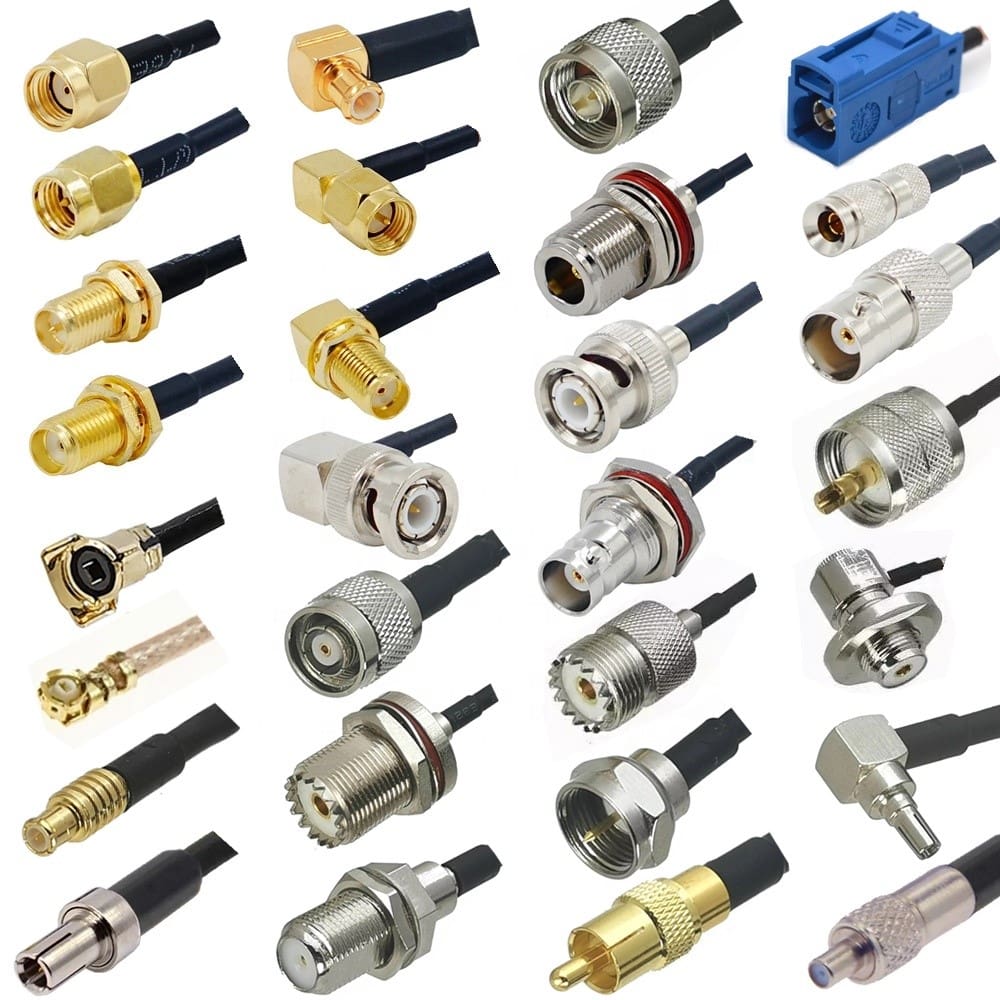

Connecteurs coaxiaux RF
Les connecteurs de câbles coaxiaux RF transmettent des signaux analogiques tout en réduisant les pertes de signaux RF (radiofréquence). Ces dispositifs sont conçus pour fonctionner dans la gamme des fréquences radio de plusieurs mégahertz
