Leitfaden zu elektronischen Kabeln
Typen, Materialien, Verwendungszwecke und technische Daten
Von der Stromversorgung Ihres Geräts bis zur blitzschnellen Datenübertragung sind elektronische und optische Kabel die stillen Arbeitstiere der modernen Welt. Oft werden sie übersehen, aber sie spielen eine entscheidende Rolle in allen Bereichen, von der industriellen Automatisierung bis zur Unterhaltungselektronik, Telekommunikation und Robotik.
Aber nicht alle Kabel sind gleich.
Ihre innere Struktur, die Materialzusammensetzung, das Übertragungsmedium (elektrisch oder optisch),
und sogar die physischen Abmessungen können Leistung, Zuverlässigkeit und Kosten erheblich beeinflussen.
In diesem umfassenden Leitfaden erläutern wir die verschiedenen Arten von Elektronik- und Glasfaserkabeln, ihre
Eigenschaften, Materialien und spezifischen Einsatzmöglichkeiten. Ganz gleich, ob Sie ein Kabel für die Datenübertragung, für HF-Signale
, für die Stromversorgung oder für die optische Langstreckenkommunikation auswählen, dieser Artikel wird Ihnen helfen, die richtige Wahl zu treffen.
Elektronisches Kabel
Es handelt sich um einen Leiter (oder eine Gruppe von Leitern), der von isolierendem Material umhüllt ist und dazu dient, elektrische Energie oder Signale zu übertragen.
Elektronische Kabel umfassen:
– Leiter: In der Regel Kupfer oder Aluminium, massiv oder verseilt.
– Isolierung: Ein dielektrisches Material, das den Leiter umgibt (z.B. PVC, PTFE, Teflon).
– Abschirmung: Optionale Schutzschicht (Folie oder Geflecht) gegen elektromagnetische Störungen (EMI).
– Mantel: Die äußere Schicht, die mechanischen, thermischen oder chemischen Beanspruchungen standhält.

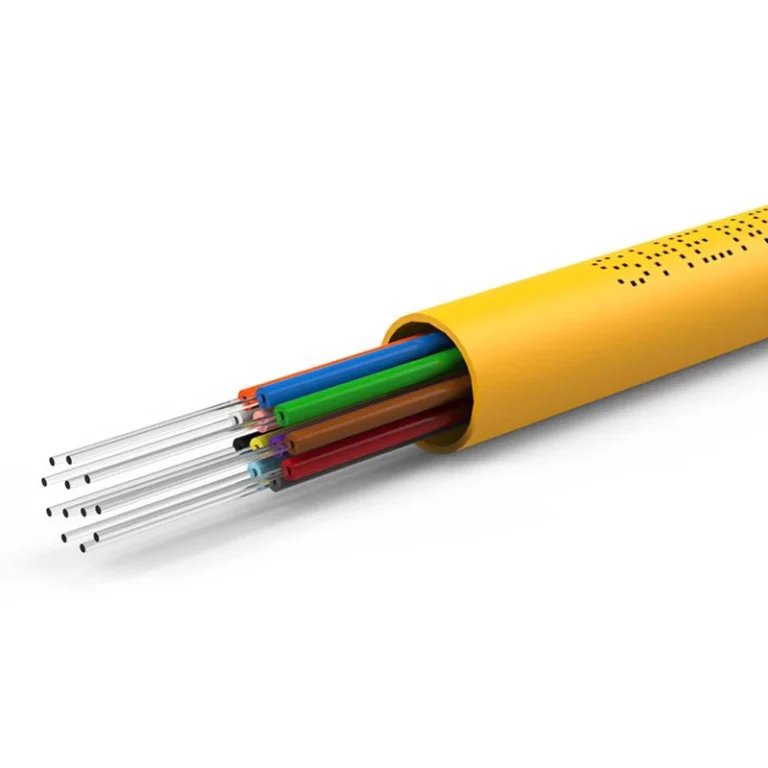

Glasfaserkabel
Glasfaserkabel übertragen Daten mit Hilfe von Lichtimpulsen durch Stränge aus Glas- oder Kunststofffasern.
Glasfaserkabel enthalten:
– Kern: Die Glas- oder Kunststofffaser, durch die sich das Licht bewegt.
– Mantel: Eine reflektierende Schicht um den Kern.
– Puffer/Festigkeitselemente: Schutz und Zugfestigkeit.
– Äußerer Mantel: Schutz für die Umwelt.
Wichtige Eigenschaften des Kabels
| Conductor | Usually copper or aluminum (solid or stranded). |
| Insulation | Dielectric layer around the conductor, like PVC, PTFE, or Teflon. |
| Shielding | Protects against EMI (braided copper, foil). |
| Jacket | Outer protective layer (e.g., PVC, polyurethane, TPE). |
| Impedance | Critical for data & RF (50Ω, 75Ω, 100Ω are common). |
| Voltage rating | Defines max working voltage. |
| Current capacity | Based on conductor size and insulation temperature rating. |
| Flexibility | Depends on conductor type and jacket material. |
| Cable size | Usually specified in AWG (American Wire Gauge). |
Kabel-Vergleichstabelle
| Cable Type | Transmission | Max Data Rate | EMI Resistance | Max Distance | Flexibility | Cost |
|---|---|---|---|---|---|---|
| Coaxial | Electrical | ~10 Gbps | High | ~500 m | Medium | $$ |
| Twisted Pair (UTP) | Electrical | 10 Gbps (Cat6) | Medium | 100 m | High | $ |
| Ribbon | Electrical | Low (Kbps–Mbps) | Low | <1 m | High | $ |
| Multi-Conductor | Electrical | Variable | Medium | Medium | Medium | $$ |
| Power Cable | Electrical | N/A | Low | Short | Low | $$ |
| Hook-Up Wire | Electrical | Low (DC/analog) | Low | Short | Very High | $$$ |
| Shielded Cable | Electrical | Moderate | Very High | Medium | Medium | $$$ |
| RF/Microwave | Electrical | >20 GHz | Very High | Medium | Low | $$$$ |
| Data Cables (USB…) | Electrical | 10–40 Gbps | Medium | 1–5 m | Medium | $–$$$ |
| Fiber Optic (MMF) | Optical | 1–10 Gbps | Immune | 2 km | Medium | $$$$ |
| Fiber Optic (SMF) | Optical | Up to 100 Gbps+ | Immune | 10–100 km | Low | $$$$ |
Physikalische und elektrische Überlegungen
AWG (Wire Gauge): Niedriger AWG = dickerer Draht → mehr Strom, weniger Widerstand
Spannungsabfall: Längere Kupferkabel benötigen dickere Drähte, um den Verlust zu minimieren
Abschwächung: Glasfaser gewinnt über die Entfernung; Kupferkabel verlieren schneller an Signalstärke
Abschirmung: Erforderlich in EMI-lastigen Umgebungen (Industrie, Automobil, RF)
Temperaturwerte: Silikon- und PTFE-Isolierungen halten große Hitze aus
Arten von elektronischen Kabeln
Von der Datenübertragung bis zur Stromversorgung ist jeder Kabeltyp für bestimmte Anwendungen, Umgebungen und technische Anforderungen konzipiert. In der folgenden Übersicht werden die gängigsten Kabelkategorien aufgeschlüsselt und ihr Aufbau, ihre Eigenschaften, Vorteile und Einschränkungen hervorgehoben, damit Sie eine fundierte Auswahl für eine Vielzahl von Anwendungsfällen treffen können.
1. Koaxialkabel
Aufbau: Mittelleiter + Dielektrikum + metallische Abschirmung + Mantel
Anwendungen: RF, TV, Antennen, Radio, Ethernet (ältere Standards)
Merkmale:
Feste Impedanz (50Ω oder 75Ω)
Hoher EMI-Schutz
Gut für hochfrequente Signale
Vorteile:
Ausgezeichnete Rauschunterdrückung
Signalintegrität über große Entfernungen
Beschränkungen:
Starre
Begrenzte Flexibilität
Sperrige
2. Twisted-Pair-Kabel
Aufbau: Zwei oder mehr isolierte Leiter, die miteinander verdrillt sind
Typen: Geschirmt (STP), Ungeschirmt (UTP)
Anwendungen: Ethernet, Telefonie, Audio, CAN-Bus
Merkmale:
Differenzielle Signalisierung
Reduziertes Übersprechen
Impedanz: typisch 100Ω
Vorteile:
Gute Störfestigkeit (insbesondere STP)
Geringe Kosten
Flexibel und leicht
Beschränkungen:
Begrenzter Frequenzbereich
Abstandsbegrenzungen bei hohen Geschwindigkeiten
3. Flachbandkabel (Flat Cables)
Struktur: Mehrere parallele Leiter in einem flachen, flexiblen Layout
Anwendungen: Interne PC-Verkabelung, IDE/SCSI-Kabel, Drucker
Merkmale:
Kompaktes, flaches Profil
Bis zu 64 Leiter
Pitch definiert den Abstand zwischen den Leitern
Vorteile:
Einfaches Verlegen in engen Räumen
Leichtgewicht
Beschränkungen:
Schlechte EMI-Beständigkeit
Niedriger Stromverbrauch
4. Mehrleiterkabel
Aufbau: Mehrere isolierte Leiter unter einem gemeinsamen Mantel
Anwendungen: Steuerungssysteme, industrielle Automatisierung, Sensoren
Merkmale:
Oft abgeschirmt
Eine Vielzahl von AWG-Größen
Farbcodierte Isolierung
Vorteile:
Rationalisierte Verkabelung
EMI-Abschirmung möglich
Beschränkungen:
Sperriger
Schwerer zu terminieren
5. Stromkabel
Aufbau: Dicke Kupfer/Aluminium-Leiter + hochbelastbare Isolierung
Anwendungen: AC-Strom, Batterien, Netzteile
Merkmale:
Hohe Spannung und Stromkapazität
Vorteile:
Hohe Lebensdauer
Temperatur- und feuchtigkeitsbeständig
Beschränkungen:
Schwer
Starre
6. Flexible Kabel (Anschlussdrähte, Silikondrähte)
Aufbau: Feindrähtiger Leiter + flexible Isolierung
Anwendungen: Robotik, Wearables, Testgeräte
Merkmale:
Hohe Strangzahl
Weicher Mantel (TPE, Silikon)
Vorteile:
Äußerst flexibel
Lange Lebensdauer mit Bewegung
Beschränkungen:
Niedrigere Stromstärken
Höhere Kosten
7. Abgeschirmte Kabel
Aufbau: Jedes Kabel mit Folie/Geflechtabschirmung um die Adern
Anwendungen: Audio, Instrumentierung, sensible Datenübertragung
Merkmale:
Abschirmung aus Folie oder Geflecht
Ablassdraht für die Erdung
Vorteile:
EMI-Schutz
Bessere Signalqualität
Beschränkungen:
Teurer
Sperriger und weniger flexibel
8. RF/Mikrowellenkabel
Aufbau: Hochpräzisions-Koaxialkabel mit speziellem Dielektrikum und Abschirmung
Anwendungen: RF-Prüfstände, Antennen, GPS, Radar
Merkmale:
Verlustarmes Dielektrikum (PTFE, PE)
Sehr enge Impedanztoleranz
Hohe Abschirmwirkung
Vorteile:
Minimaler Signalverlust bei GHz-Frequenzen
Ausgezeichnete Phasenstabilität
Beschränkungen:
Teuer
Empfindlich gegen Biegen
9. Datenkabel (USB, HDMI, SATA, usw.)
Aufbau: Oft Twisted Pair + Abschirmung + spezifische Pinbelegung
Anwendungen: Computer, Telefone, AV, Peripheriegeräte
Merkmale:
Hochgeschwindigkeits-Differentialpaare
EMI-Abschirmung
Präzise Impedanz (USB = 90Ω diff, HDMI = 100Ω)
Vorteile:
Hohe Bandbreite
Plug-and-Play-Datenschnittstellen
Beschränkungen:
Kurze Längenbegrenzungen (z.B. USB ~5m)
Kompatibilitätsprobleme
Physikalische Abmessungen und Standards
| AWG (Drahtstärke) | Durchmesser (mm) | Typische Verwendung |
|---|---|---|
| 24-28 AWG | 0,32-0,20 mm | Daten, USB, Ethernet |
| 18-22 AWG | 1,02-0,64 mm | Signal, geringe Leistung, Steuerung |
| 10-16 AWG | 2,59-1,29 mm | Hochstrom, DC-Leistung |
| <10 AWG | >2,59 mm | Batteriekabel, Stromzuführungen |
Überlegungen zur Länge:
Datenkabel werden mit zunehmender Entfernung schlechter (USB max. ~5m ohne Booster).
Stromkabel verlieren über die Länge an Spannung (abhängig von AWG und Stromstärke).
RF-Kabel leiden unter Dämpfung. Wir empfehlen verlustarme Varianten wie LMR.
Material Vergleich
| Material | Leitfähigkeit | Flexibilität | Kosten | Anwendungsfälle |
|---|---|---|---|---|
| Kupfer | Ausgezeichnet | Gut | $$ | Universell einsetzbar, hoher Strom |
| Verzinntes Kupfer | Sehr gut | Gut | $$ | Marine, korrosive Umgebungen |
| Aluminium | Mittel | Starr | $ | Stromleitungen, preisgünstig |
| Silber | Ausgezeichnet | Mäßig | $$$$ | RF, Militär, Luft- und Raumfahrt |
Arten der Isolierung:
PVC: Kostengünstig, universell verwendbar
PTFE (Teflon): Hochtemperatur- und chemikalienbeständig
Silikon: Flexibel, hohe Temperaturen, geringe Reibung
Polyethylen: Verlustarmes Dielektrikum (RF)
Häufige Anwendungsszenarien
| Anwendungsfall | Empfohlener Kabeltyp |
|---|---|
| DC-Stromversorgung | 14-18 AWG verseiltes Kupfer |
| Audio-Systeme | Abgeschirmtes verdrilltes Kabel |
| Ethernet-Vernetzung | Kat. 5e/6 UTP oder STP |
| RF-Antenne | 50Ω Koaxial (RG-58, LMR-400) |
| Hochgeschwindigkeits-USB | Abgeschirmtes verdrilltes Paar, 90Ω diff |
| Industrielle Sensoren | Abgeschirmte Mehrleiter |
| PC-interne Verkabelung | Flachband- oder Verbindungskabel |
| Robotik Arme | Flexible Kabel aus Silikon |
Fazit
Die Wahl des richtigen Elektronikkabels hängt von der Art des Signals, den elektrischen Spezifikationen und den Umweltanforderungen ab. Ganz gleich, ob Sie eine Stromversorgung verdrahten, einen Roboter bauen oder ein RF-Frontend entwickeln, die Kenntnis von Kabeltypen, Materialien, Impedanz, Abschirmung und Größe gewährleistet Leistung und Zuverlässigkeit.
Häufig gestellte Fragen zu elektronischen Kabeln
Was macht ein Kabel teuer?
Mehrere Faktoren treiben die Kosten für ein Kabel in die Höhe:
Qualität des Leiters: Reines, hochleitfähiges Kupfer (im Gegensatz zu kupferbeschichtetem Aluminium), Versilberung oder Litzendraht erhöhen den Preis.
Präzise Fertigung: Kabel mit streng kontrollierter Impedanz (z.B. 50 Ω, 100 Ω), verlustarmen dielektrischen Materialien wie PTFE und engen Maßtoleranzen erfordern eine komplexere Produktion.
Qualität der Abschirmung: Mehrere Lagen Folie + Geflechtabschirmung oder Drahtseile verursachen zusätzliche Kosten, verbessern aber den EMI-Schutz.
Mantel- und Isoliermaterialien: PTFE, Hochtemperatursilikon oder flammhemmende OFNR-Mäntel kosten mehr als Standard-PVC.
Zertifizierungen: Industriestandards (z.B. TIA 568 für Ethernet, UL, RoHS) verursachen zusätzliche Kosten für Tests und Dokumentation
Was ist der Unterschied zwischen einem billigen Kabel und einem teuren Kabel für den gleichen Zweck?
Signalintegrität: Teure Kabel halten die Impedanz aufrecht und reduzieren Einfügungsdämpfung, Nebensprechen und Rückflussdämpfung.
Langlebigkeit: Die hochwertige Isolierung widersteht Hitze, UV-Strahlung, Feuchtigkeit und Biegeermüdung und bietet eine längere Lebensdauer.
EMI-Abschirmung: Hochwertige Kabel verfügen über eine bessere Folien-/Geflechtabschirmung, während billigere Kabel nur eine minimale oder gar keine Abschirmung haben und mehr Störungen durchlassen.
Konsistenz in der Herstellung: Premium-Marken haben strengere Spezifikationen und Tests, während Billigkabel selbst innerhalb eines Modells variieren können, was sich auf die unvorhersehbare Leistung auswirkt.
Warum ist die Kabellänge wichtig?
Abschwächung: Jedes Messgerät reduziert die Signalstärke – vor allem bei höheren Frequenzen.
Spannungsabfall: Bei Stromkabeln senkt der Widerstand über große Längen die Spannung am Endpunkt
Impedanz-Fehlanpassungen: Bei langen Strecken können Reflexionen auftreten, wenn sich die Kabellänge einem signifikanten Bruchteil der Signalwellenlänge nähert (z. B. >λ/10)
Ethernet-Grenzen: Das Überschreiten der standardmäßigen 100 m Cat5e/6-Grenze kann die Bandbreite beeinträchtigen, zu Latenzzeiten führen und Aussetzer verursachen.
Audio-Anwendungen: Lange Lautsprecherkabel erhöhen den Widerstand; wenn der Kabelwiderstand 5% der Lautsprecherimpedanz übersteigt, kann die Klangqualität leiden
Beeinflusst die Kabellänge die Netzwerkleistung?
Ja:
Die Dämpfung nimmt mit der Länge zu, wodurch die Signalamplitude und die Toleranz der Bitfehlerrate verringert werden.
Das Risiko der Signalreflexion steigt, wenn die Impedanz nicht konsistent ist
Standards gibt es nicht ohne Grund: z.B. beträgt die empfohlene maximale Länge von Ethernet 100 m, um Fehler zu vermeiden.
Sind teure Audiokabel es wirklich wert?
Weltweite Testberichte sind sich einig: Für die meisten Verbraucher-Setups gibt es keinen hörbaren Unterschied zwischen billigen und hochwertigen Lautsprecherkabeln – solange der Leiterquerschnitt und die Qualität der Verkabelung den Spezifikationen entsprechen.
Eine Ausnahme: Bei extrem langen Strecken oder schlechter Abschirmung kann es zu messbarem Rauschen kommen – abgeschirmte oder dickere Kabel können dann sinnvoll sein.
Was ist der Skin-Effekt und ist er wichtig?
Definition: Hohe Frequenzen breiten sich in der Nähe der Oberfläche des Leiters aus und erhöhen den Wechselstromwiderstand.
Auswirkungen: Signifikant bei HF-Kabeln oder sehr langen Hochspannungskabeln; bei Audio (≤20 kHz) und kurzen Längen ist der Skin-Effekt vernachlässigbar
Wenn es darauf ankommt: Bei der Verwendung von Mikrowellen/RF oder bei Tausenden von Metern langen Strecken hilft das Kabeldesign (wie Litzendraht), dem Skin-Effekt entgegenzuwirken.
Warum ist die Impedanzkontrolle so wichtig?
Sendet Signale zurück: Eine nicht angepasste Impedanz verursacht Echos, Signalverluste und eine Verschlechterung der Daten – insbesondere bei digitalen und HF-Hochgeschwindigkeitskabeln.
Industriestandards definieren genaue Werte: z.B. Ethernet (100 Ω), USB (90 Ω), RF (50/75 Ω)
Ab wann ist die Kabellänge tatsächlich wichtig?
Datenkommunikation: Sobald die Länge die Spezifikationen überschreitet (z. B. 100 m bei Cat6), kommt es zu Geschwindigkeitsverlusten oder Fehlern
Lautsprecherkabel: Für 8 Ω-Systeme ist ein 18 AWG-Kabel bis zu ~15 m in Ordnung; darüber hinaus verursacht der Widerstand 5% Verlust
RF-Systeme: Jeder Meter zählt, besonders bei GHz-Frequenzen – verwenden Sie verlustarme Kabel oder Verstärker für lange Strecken
Stromleitungen: Der Widerstand von Kupferdrähten verursacht einen Spannungsabfall; für lange Strecken ist ein größeres AWG erforderlich.
Sind Glasfaserkabel besser als Kupferkabel?
Für Hochgeschwindigkeits-, Langstrecken- und EMI-empfindliche Anwendungen, ja. Glasfaserkabel bieten eine größere Bandbreite, Immunität gegen Störungen und bessere Sicherheit – allerdings zu höheren Kosten und mit höherer Komplexität.
Können Glasfaserkabel für die Stromversorgung verwendet werden?
Nein. Glasfaserkabel übertragen nur Licht (Daten), keine elektrische Energie.
FAQ Zusammenfassung
Frage | Kurze Antwort |
|---|---|
Teures vs. billiges Kabel | Besseres Material, bessere Abschirmung, Konsistenz, Haltbarkeit und Leistungsmerkmale |
Die Länge beeinflusst die Leistung | Verursacht Dämpfung, Spannungsabfall, Impedanzfehlanpassungen, EMI-Leckagen |
Länge des Audiokabels | Ist nur für sehr lange Strecken von Bedeutung; verwenden Sie eine dickere Stärke |
Länge des Netzwerkkabels | Achten Sie auf max. 100 m Standard; längere Kabel verschlechtern die Datenqualität |
Helfen High-End-Audiokabel? | Nicht in kleinen Auflagen – halten Sie sich einfach an die korrekte Spurweite und eine anständige Bauweise |
Ist die Wirkung auf die Haut ein Problem? | Nur bei hohen Frequenzen oder extremen Längen |
Warum ist die Impedanz wichtig? | Sorgt für eine saubere Signalübertragung bei digitalen/RF-Anwendungen |
