ICAPEグループ、フランスの子会社を通じて CIPEMIHMICAPE Group は、フランスの子会社 CIPEM IHM 社を通じて、独自のプロセスによるプリント PTC ヒーターの設計・製造を行っている。フランスの専用工場と世界規模のエンジニアリング・サポートにより、ICAPEは最も要求の厳しい業界標準を満たす、カスタマイズ可能で高品質なPTCヒーティング・ソリューションを提供しています。
プリントPTCヒーターとは？
プリントPTCヒーターは、ポリエステル、カプトン、ガラス、金属などの基板上に導電性インクを使用して製造される薄膜加熱ソリューションです。サーモスタットを必要とする従来のヒーターとは異なり、PTCヒーターはワックス微粒子を含むPTCインクを使用します：
- 低温では抵抗が小さい→加熱が速い。
- ワックス粒子は温度上昇とともに膨張し、カーボン粒子を分離する→抵抗が増加する。
- その後、ヒーターは自己調節された平衡点に達し、過熱を回避する。
使用可能な温度範囲：
- PTC 60°C→55-60°Cの間で安定する
- PTC90°C→85-90°Cの間で安定（2026年発売予定）
- PTC 110°C→105-110°Cの間で安定（2026年発売予定）
- 今後の展開低温加熱アプリケーション用PTC40℃インキ
このためPTCヒーターは、現代の電子機器における精度、信頼性、安全性に理想的です。
PTCヒーターの種類
PTCヒーターには、用途に応じて複数のデザインがあります：
PTCセラミック発熱体
多くの機器に使用されているコア加熱チップ
PTCエアーヒーター
エンクロージャーや器具の直接加熱
PTCファンヒーター
PTC素子とファンを組み合わせ、暖かい空気を循環させる
PTC面実装ヒータ（SMD）
PCBおよびエレクトロニクス用コンパクトモジュール
PTCプレート＆チューブヒーター
工業用および自動車用の耐久性のあるデザイン
各タイプは、電圧（12V、24V、48V、110V、230V）、温度、フォームファクターによってカスタマイズできる。
プリントPTCヒーターの利点
従来の固定抵抗ヒーターに比べ、プリントPTCヒーターには明確な利点があります：
温度自動調整 – センサーやドライバー回路は不要
コンパクトでフレキシブルなデザイン – 様々な形状で製造（正方形、円形、長方形）
カスタム電圧に対応 – 5V、9V、12V、24V、30V（これらの電圧はカタログ部品に使用されています。例えば28Vのようなカスタム・プロジェクトについては、弊社チームまでお問い合わせください)
効率を最適化した 複数の定格出力オプション
より安全な統合 – 自動安定化により過熱を防止
信頼性の向上 – 抵抗値の許容差±10%（他社は±20）
長寿命 –薄膜の耐久性と安定した熱サイクル

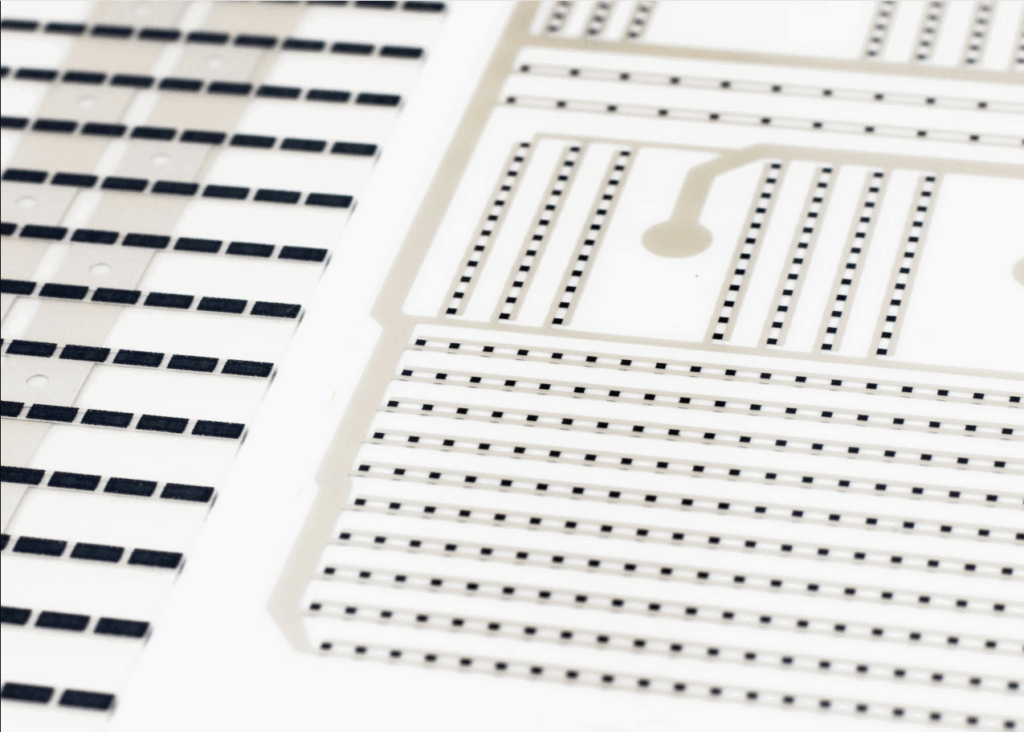

プリントPTCヒーターの設計と施工
典型的なプリントPTCヒーターは、以下のように構成されている：
シルバー・バスバー
確実に電流を流す
銀導電性トラック
電流を均等に分配する
カーボンPTCセル
自己制御特性を持つアクティブ・ヒーター・ゾーン
これらのヒーターは 規格に準拠して設計されています。規格に準拠して設計されており 2023 フレキシブルプリント基板規格高信頼性電子アセンブリとの互換性を保証します。
プリントPTCヒーターの用途
薄型・軽量でカスタマイズ可能な設計のおかげで、プリントPTCヒーターはさまざまな産業で使用されている：
- 自動車 – EVバッテリーヒーター、シートウォーマー、ミラーデフォッギング
- 医療・ヘルスケア – 患者監視装置、ポータブル医療機器
- 産業用 – エンクロージャー・ヒーティング、結露防止、センサー
- コンシューマー・エレクトロニクス – ウェアラブル、スマートフォン、家電製品
- 海洋・航空宇宙 – 過酷な環境下での機器保護
- 食品＆飲料 – 携帯機器の温度安定化
ICAPE Group & IHM: PTCヒーター製造における専門知識
従来の固定抵抗ヒーターに比べ、プリントPTCヒーターには明確な利点があります：
ICAPEグループはフランスにPTCヒーターの専用工場（Cipem IHM）を所有している。
産業用 産業用および電子機器用PTCヒーターICAPEグループは、グローバル・リーダーとしての地位を確立しています。20年以上にわたる電子部品の専門知識により、弊社は以下のものを兼ね備えています。 技術的ノウハウ、グローバルなサプライチェーンの信頼性、地域密着型の製造力を兼ね備えています。.
ICAPEが所有するフランスの専用工場CIPEM IHMでは、 PTCヒーター技術と熱管理ソリューションを製造しています。これにより、お客様の特定の電圧、フォームファクター、動作環境に最適化されたカスタム設計のPTCヒーターをお届けすることができます。 欧州の品質基準、迅速なリードタイム、比類のない技術サポートをお約束します。.
ICAPE Groupをお選びいただくことで、以下を保証するパートナーから利益を得ることができます。 イノベーション、信頼性、拡張性 を保証するパートナーです。
このユニークな資産により、ICAPEは提供することができる：
- メイド・イン・フランスの品質と信頼性
- 短いリードタイムとヨーロッパの物流サポート
- サイズ、電圧、基板、動作条件のカスタムエンジニアリング
- 特殊素材（ポリエステル、カプトン、ガラス、金属）
- 新しいPTCインキの研究開発を継続中（将来の40℃対応インキを含む）
グローバルな供給ネットワークと卓越した熱管理技術により、ICAPEグループはあらゆる産業におけるカスタムPTCヒーターソリューションの信頼できるパートナーです。
| 動作温度 | 形状 | サイズ | 電圧 | 典型出力 | 基材 | コネクター | 抵抗公差 |
|---|---|---|---|---|---|---|---|
| 60°C（2026年：90°C および 110°C オプション） | 四角形、長方形、円形 | 各形状ごとに3つの標準サイズ | 5V、9V、12V、24V、30V | ≈ 3W | 標準ポリエステル（Kapton、ガラス、金属もリクエスト可能） | ワイヤーリード | ±10%（業界平均 ±20% より優れています） 一部の競合他社では ±20% が標準 |
プリントPTCヒーターの用途
コストを比較すると、PTC ヒーターは従来の抵抗ヒーターやフィルムヒーターよりも初期価格が若干高くなる場合があります。しかし、その自己調整技術により、外付けのサーモスタットやセンサー、複雑な制御回路が不要になるため、システム全体のコストを削減できます。さらに、PTCヒーターは平衡温度に達した後のエネルギー消費量が少なく、長期的なエネルギー節約につながります。寿命が長く、メンテナンスの必要性が低いため、総所有コストも削減できます。安全性、耐久性、効率性が求められるプロジェクトでは、PTC ヒーターが製品のライフサイクルを通じて最もコスト効率の高い選択肢であることがよく証明されます。
従来のヒーターではなく、プリントPTCヒーターを選ぶ理由
| 特徴 | 印刷型 PTC ヒーター | 従来型ヒーター |
|---|---|---|
| 温度制御 | ✔ 自己調整型 | ✖ サーモスタットが必要 |
| 統合 | PCB への直接統合 | ドライバーとセンサーが必要 |
| エネルギー効率 | 高効率・自己調整 | 低効率・一定の電力消費 |
| 安全性 | 内蔵保護機能 | 外部保護が必要 |
| カスタマイズ性 | 形状・電圧・基材の選択が可能 | 制限あり |
| 抵抗公差 | ±10% | ±20%（一部競合他社の標準） |
正しいPTCヒーターの選び方
PTCヒーターを使用した設計を行う場合、エンジニアは以下の点を評価する必要があります：
- 動作電圧– 12V（電子機器）、24-48V（EV、産業用）、110-230V（主電源）。
- 温度-温度（通常60℃、90℃または110℃）を決定する。
- 出力– 初期出力（始動時）と安定化出力（運転時）の差。
- フォームファクター– チップ、プレート、ファン、チューブラー、PCBマウント。
- 環境– 気流、湿度、結露のリスク。
- 安全要件– 正しいヒューズのサイジングと規格への適合（UL、CE）。
PTC加熱技術の未来
PTCヒーターの開発 – 新しい温度範囲がまもなく登場
ICAPEグループのIHM工場では、プリントPTCヒーター技術の革新が拡大し続けている。2026年1月1日より、2つの新しいPTCヒーター温度オプションが利用可能になります：90°Cと110°Cで、現在の60°C範囲を補完します。各バージョンは3つの標準形状（長方形、正方形、円形）で提供され、各形状につき3つのサイズがあり、設計統合のための最大限の柔軟性を保証します。
電圧オプションには、5V、9V、12V、24V、30Vがあり、標準的な出力は約3Wで、これらのヒーターは電子機器、自動車、産業用アプリケーションに適しています。これと並行して、当社のインクメーカーは、ウェアラブル、医療機器、高感度電子機器などの低温用途向けに設計された革新的な40℃PTCインクを開発しています。このような今後の開発により、ICAPEグループは、業界のニーズに合わせたカスタマイズ可能で将来性のあるPTCヒーター・ソリューションを提供するというコミットメントを強化していきます。
- IoTとインダストリー4.0向けの統合センサーを搭載した、よりスマートなPTCモジュール。
- ウェアラブルと医療機器のための高度な設計。
- 寒冷地での高速充電を可能にする高性能EVバッテリーヒーター。
- サステナビリティに注力：PTCヒーターは省エネルギーとCO₂排出量削減に貢献します。
結論
プリントPTCヒーターは、安全で効率的、かつカスタマイズ可能なヒーター技術の未来を象徴している。 高度な導電性インクと自己制御型PTC材料を使用することで、長寿命と適応性を確保しながら過熱リスクを排除している。
フランスにあるICAPEグループとIHMにより、顧客はヨーロッパでの製造、厳格な品質管理、オーダーメイドの設計から恩恵を受け、自動車、医療機器から 産業用電子機器、民生用電子機器に至るまで、あらゆる用途に適したソリューションを確保することができる。
印刷PTC加熱ソリューションの信頼できるパートナーをお探しなら、ICAPE Groupが専門知識、技術革新、そしてお客様のプロジェクトが必要とするグローバルサポートを提供します。
PTCヒーターは、電子機器、EV、HVAC、再生可能エネルギー、消費者向け機器に使用され、安全で効率的な自己制御熱を供給する。
そうです。PTCヒーターは、起動時にはより多くの電力を消費しますが、いったん安定すれば、温度を維持するために必要な電力だけを使用するため、総エネルギー消費量を削減できます。
ほとんどのPTCヒーターは、環境にもよるが、10万時間以上確実に作動する。
エンクロージャー、テレコムシステム、オートメーションキャビネットの結露防止によく使用されます。
従来のヒーターは、過熱を防ぐために外付けのサーモスタットが必要でした。PTCヒーターは自動的に温度調節を行うため、より安全で信頼性が高くなります。
突入電流のため、タイムディレイ（スローブロー）ヒューズを推奨します。
PTCヒーターはメンテナンスフリーに設計されています。可動部品がなく、自己制御プリントPTC技術に依存しているため、校正やセンサーの交換、頻繁なメンテナンスが不要です。システムに組み込めば、PTCヒーターは通常、何万時間も無介入で動作し、従来の加熱ソリューションに比べてダウンタイムと総運転コストを削減できます。
